발전기란?

기술자료 > 발전기란?

발전기와 엔진 발전기 세트

발전기(GENERATOR)

전력(The Electric Power)을 발생시키는 장치로 직류발전기와 교류발전기가 있으며
교류발전기에는 유도형(Induction Type)과 동기형(Synchronous Type)이 있음

1) 유도형 : 특수 목적 발전기
2) 동기형 : 일반교류 발전기
① 직류 : Direct Current → D.C or DC
② 교류 : Alternating Current → A.C or AC (3상 4선, 1상 3선)

엔진 발전기세트

발전기 구동에 사용되는 원동기(Prime mover)가 엔진(디젤,가스)인 경우
이를 엔진 발전기세트라고 명칭함.

예 : 디젤엔진 발전기 세트 영문명 : Diesel Engine Generator (Generating)Set

제품 분류

용도에 따른 분류

1. 비상용(stand-by or Emergency Use)

1) 운전방식 : 자동운전
2)한전(Mains Power)가 공급이 원활한 곳으로 병원,호텔,사무소,
배수펌프장 등의 비상전원용으로 사용

상용 (Prime or Continuous Power)

1) 운전방식 : 수동운전 또는 자동운전
2) 한전(Mains Power)공급이 원활하지 않은 지역, 건설현장 낙도등의 주전원으로 사용함.
3) 연속 가변부하 운전(Prime Power Condition) 또는 연속 일정부하 운전(Continuous Power)

설치장소에 따른 분류

1) 일반형 : 옥내용, 탑재판넬 or 별치판넬
2) 방음형 : 옥외용, 소음규제 지역
3) 이동형 : 옥외용, 이동이 필요한 지역, 건설현장 또는 행사장
4) 본네트형 : 옥외용, 소음규제가 적용되지 않는 지역

운전방식에 따른 분류

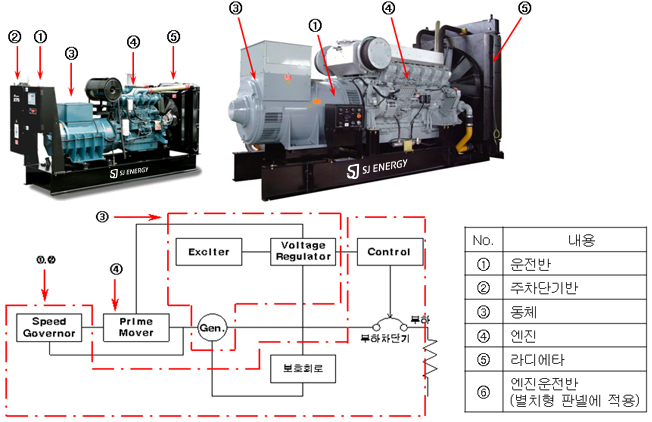

주요구성품

출력정의

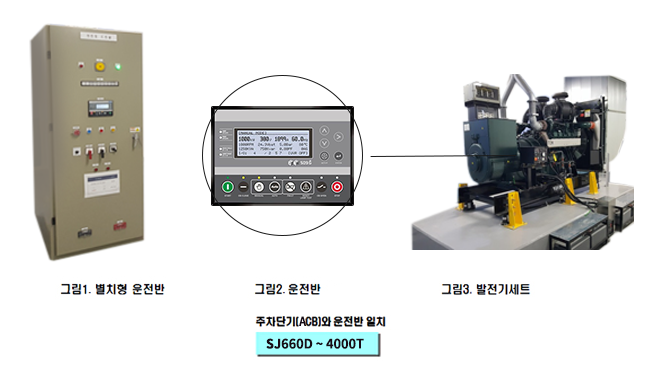

운전반

운전반은 벌전기세트를 시동/운전/정지, 동작상태 및 출력 모니터링,과온,과속,윤활유 압력저하등의 이상상태 발생시 엔진을 정지하는 보호기능 등을
제공합니다.운전반은 발전기세트에 탑재되는 탑재형과 발전기세트와 별도로 설치되는 별치형으로 제작공급하고 있으며, 별치형 운전반은 적용할 경우에는
발전기세트에 엔진운전반이 탑재됩니다.

운전반 비교

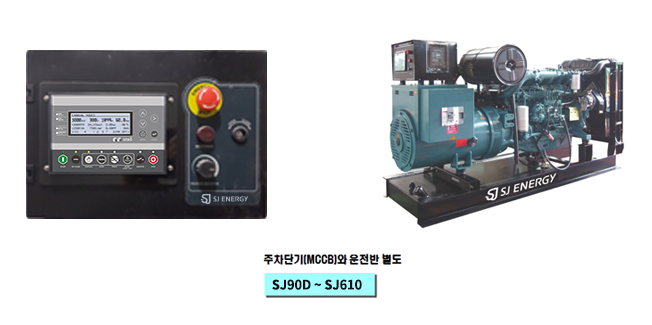

탑재형 운전반

별치형 운전반
